Introduzione al prodotto

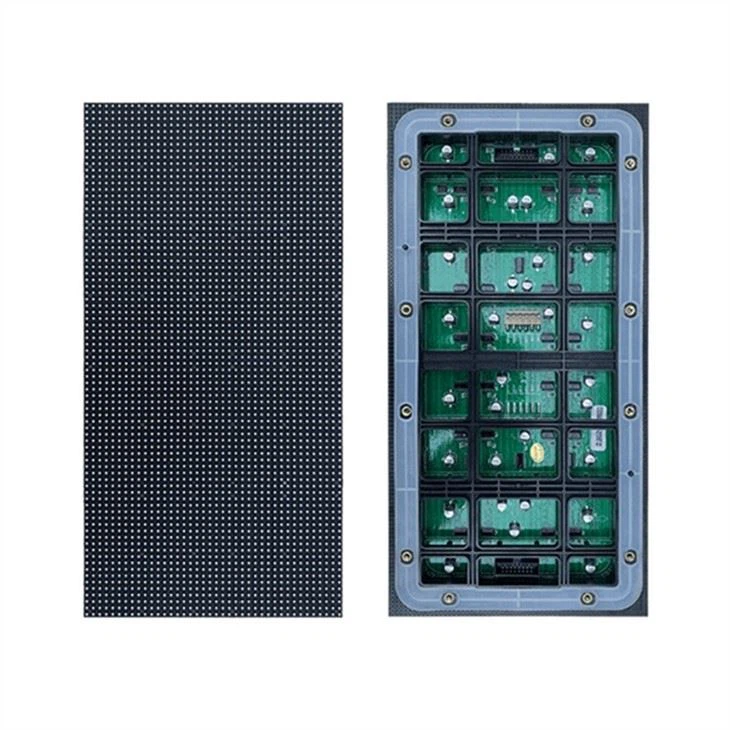

Questo modulo di visualizzazione LED P3 / P4 / P10 è creato da Loscen Optoelectronic, design speciale per display a LED per esterni. Si è integrato con la tecnologia del catodo comune che è quello di ridurre il consumo energetico per il display a LED. La sua dimensione è 320 * 160mm, la dimensione del cabinet standard è 960 * 960mm, la dimensione dell'armadio in alluminio pressofuso è 960 * 960mm e 640 * 640mm per opzione.

Specifiche del prodotto e tabella dei parametri

Adotta la modalità di alimentazione separata a bassa tensione CC da 2,8 V / 3,8 V e il chip dell'unità adotta l'alimentatore a bassa tensione JICuang North l'unità negativa comune ICND2049 e il chip ICND2019 di decodifica della linea negativa comune per migliorare l'efficienza dell'alimentazione e ridurre la perdita di energia. Consuma il 35-40% in meno di energia rispetto ai display a LED convenzionali alla stessa luminosità. Il design del circuito a due strati del PCB, lo spessore della scheda TG150KB 1,6 mm, la scheda e lo spessore del rame per soddisfare gli standard del settore, utilizzando la comune unità Yin ICND2049 e il comune chip di decodifica della linea Yin ICND2019 possono sopprimere efficacemente il cortocircuito interno e le serie a circuito aperto illuminano i fantasmi nascosti e il fenomeno residuo verso il basso.

Definizione dell'interfaccia del modulo

Diagramma schematico della scatola impermeabile

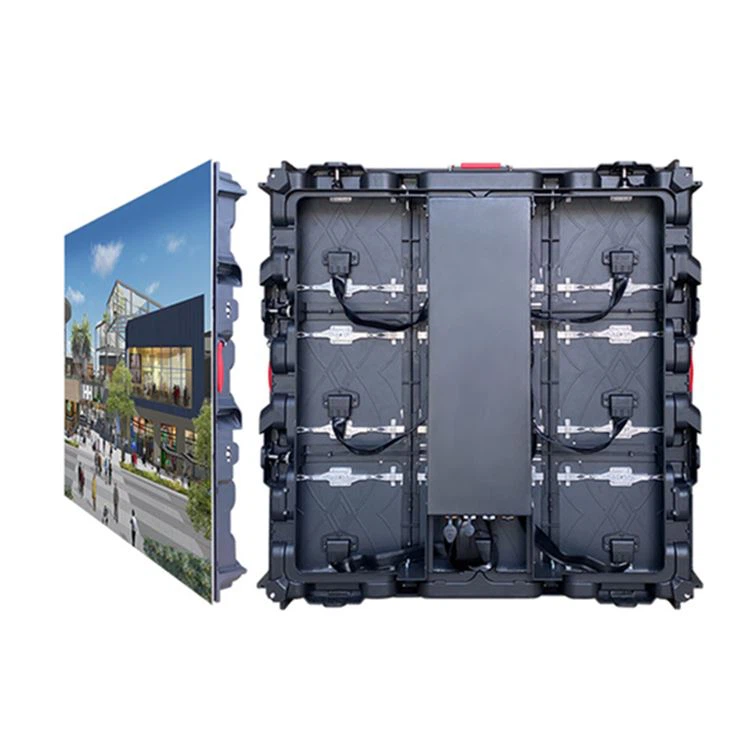

Armadio impermeabile standard, il suo impermeabile è IP65, essendo in grado di impedire all'acqua piovana di entrare nel corpo del display.

Parametro del prodotto

Parametri		Valore
Parametri del modulo	Parametro/Elemento	F3-C	F4-C ·	F10-C
	Composizione pixel	SMD 1921 ·	SMD 1921 ·	SMD 1921 ·
	Pixel Pitch (mm)	3,076 millimetri	4,0 millimetri	10 millimetri
	Risoluzione del modulo (L x A)	104 * 52 = 5, 408 punti	80 * 40 = 3200 punti	32*16=512 punti
	Dimensione del modulo (mm)	320 x 160	320xx 160	320 x 160
	Peso del modulo (kg)	0.45	0.45	0.45
	Tensione di ingresso per modulo (V)	2,8 V ~ 3,8 V	2,8 V ~ 3,8 V	2,8 V ~ 3,8 V
	La corrente massima per il modulo (A)	10A	10A	9,0A
	Il consumo energetico massimo per Module(W)	≤35W	≤35 W	≤30W
Parametro Cabinet	Modulo Qty/Cabinet (L x A)	2x4 / 3x6	2x4 / 3x6	2x4 / 3x6
	Risoluzione cabinet (L x A)	208x208 / 312x312	160x160 / 240x240	64x64 / 96x96
	Dimensioni dell'armadio (mm)	Armadio in alluminio pressofuso / armadio in ferro impermeabile: 640mm * 640mm * 75mm, 960 * 960 * 120mm
	Area armadio (m²)	0.41 / 0.92	0.41 / 0.92	0.41 / 0.92
	Peso dell'armadio (kg)	13KG \ 38KG	13KG \ 38KG	13KG \ 38KG
	Densità di pixel (punto / m²)	105,688	62,500	10,000
	Uniformità (mm)	≤ 0,5	≤ 0,5	≤ 0,5
	Metodo di manutenzione	Manutenzione posteriore	Manutenzione posteriore	Manutenzione posteriore
	Materiale dell'armadio	Pressofusione di alluminio / materiale in ferro	Pressofusione di alluminio / materiale in ferro	Pressofusione di alluminio / materiale in ferro
Parametro ottico	Regolazione della luminosità a punto singolo	Sì	Sì	Sì
	Regolazione del colore Single Dot	Sì	Sì	Sì
	Luminosità (nits)	≥5500cd/m²	≥5500cd/m²	≥6500cd/m²
	Temperatura di colore (K)	9000-15000, regolabile	9000-15000, regolabile	9000-15000, regolabile
	Angolo visivo (orizzontale/verticale)	140/120	140/120	140/120
	Luminosità / Uniformità colorata	≥99%	≥99%	≥99%
	Rapporto di contrasto	5000:1	5000:1	5000:1
Parametro elettrico	Il consumo energetico massimo (W / m²)	650 W	650 W	600 W
	Il consumo energetico medio (W / m²)	218W	218W	200 W
	Tensione di ingresso	200 ~ 240 V	200 ~ 240 V	200 ~ 240 V
Parametro performance	Frequenza (Hz)	≥60	≥60	≥60
	Guida IC	Corrente costante, scansione 1/13	Corrente costante, scansione 1/10	Corrente costante, scansione 1/2
	Scala di grigi	È disponibile entro 65536	È disponibile entro 65536	È disponibile entro 65536
	Rapporto di aggiornamento (Hz)	3840 Hz	3840 Hz	3840 Hz
	Bit di processo colorato	16 bit	16 bit	16 bit
	Durata della vita (ore)	100.000H	100.000H	100.000H
	Temperatura di lavoro / umidità (°C / RH)	-10 °C ~ 50 °C / 10% RH ~ 98% RH (senza condensa)
	Temperatura / umidità di stoccaggio (°C / RH)	-40 °C ~ 85 °C / 10% RH ~ 98% RH (senza condensa)
